Descripción

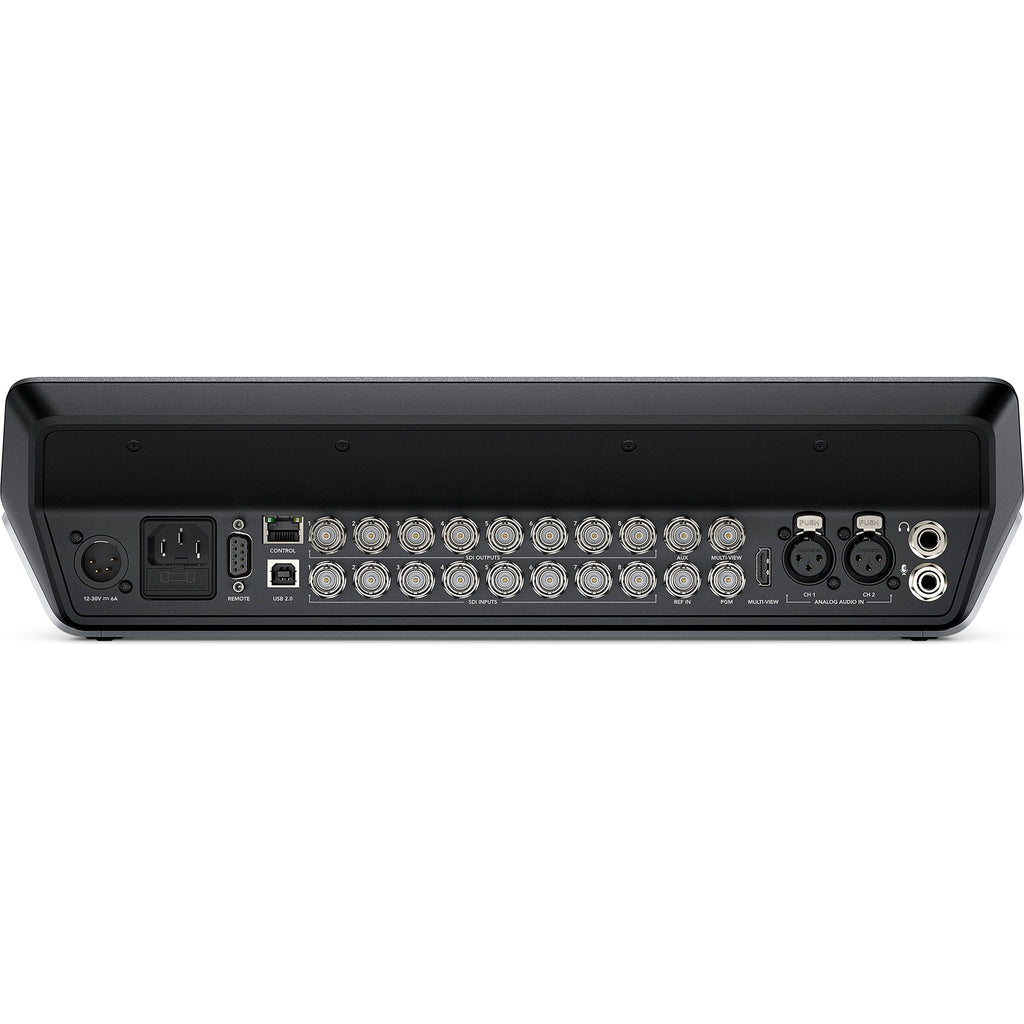

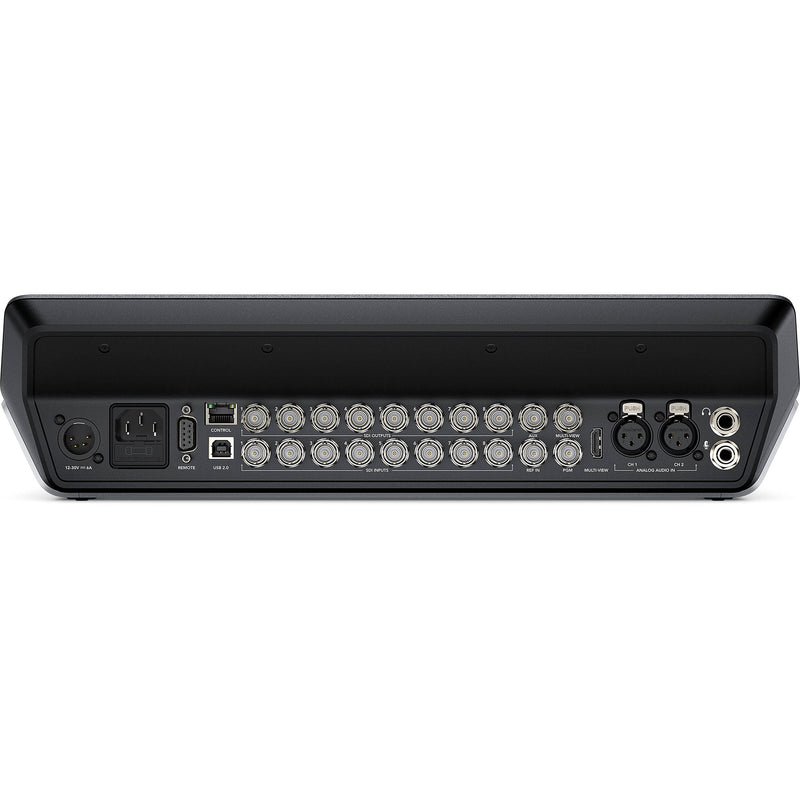

Diseñado para las emisoras y profesionales audiovisuales, Blackmagic Design ATEM Television Studio HD es una solución compacta pero potente y fácil de operar. Cuatro de cada entrada HDMI y SDI están disponibles en la parte posterior del chasis, y ambos conjuntos de entradas admiten señales de resolución SD y HD. El chasis relativamente pequeño puede caber en un rack estándar con el Mini Rack Shelf Teranex (no incluido), por lo que puede llevarse al lugar para transmitir video o instalarse de forma semipermanente para grabar o transmitir desde un estudio.

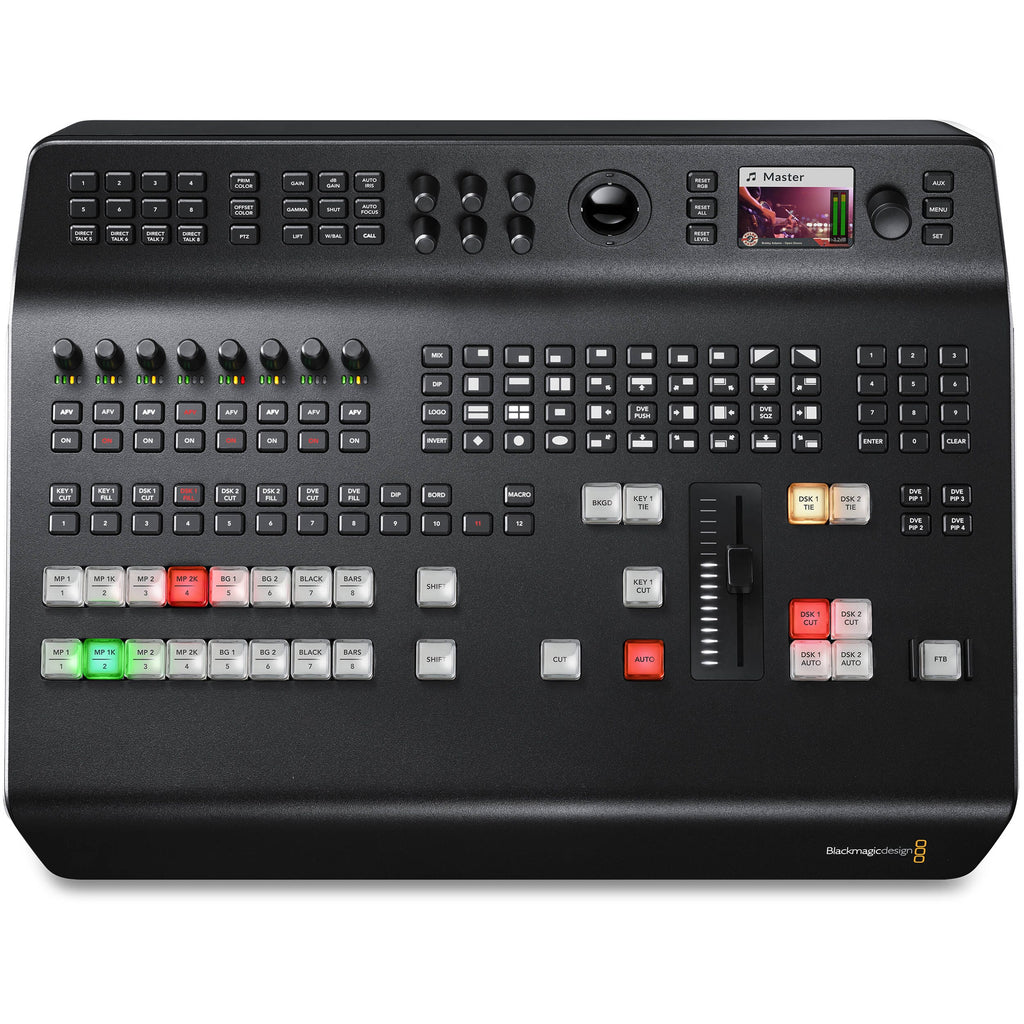

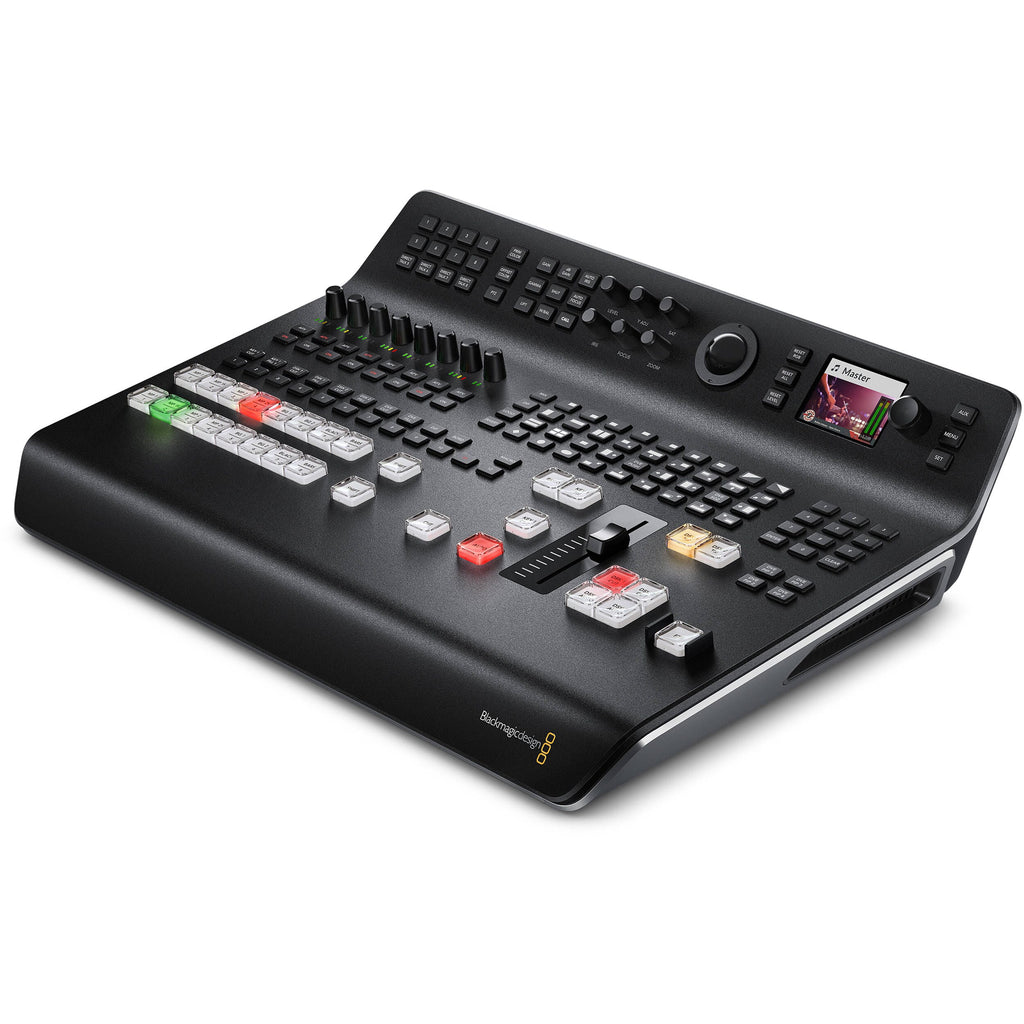

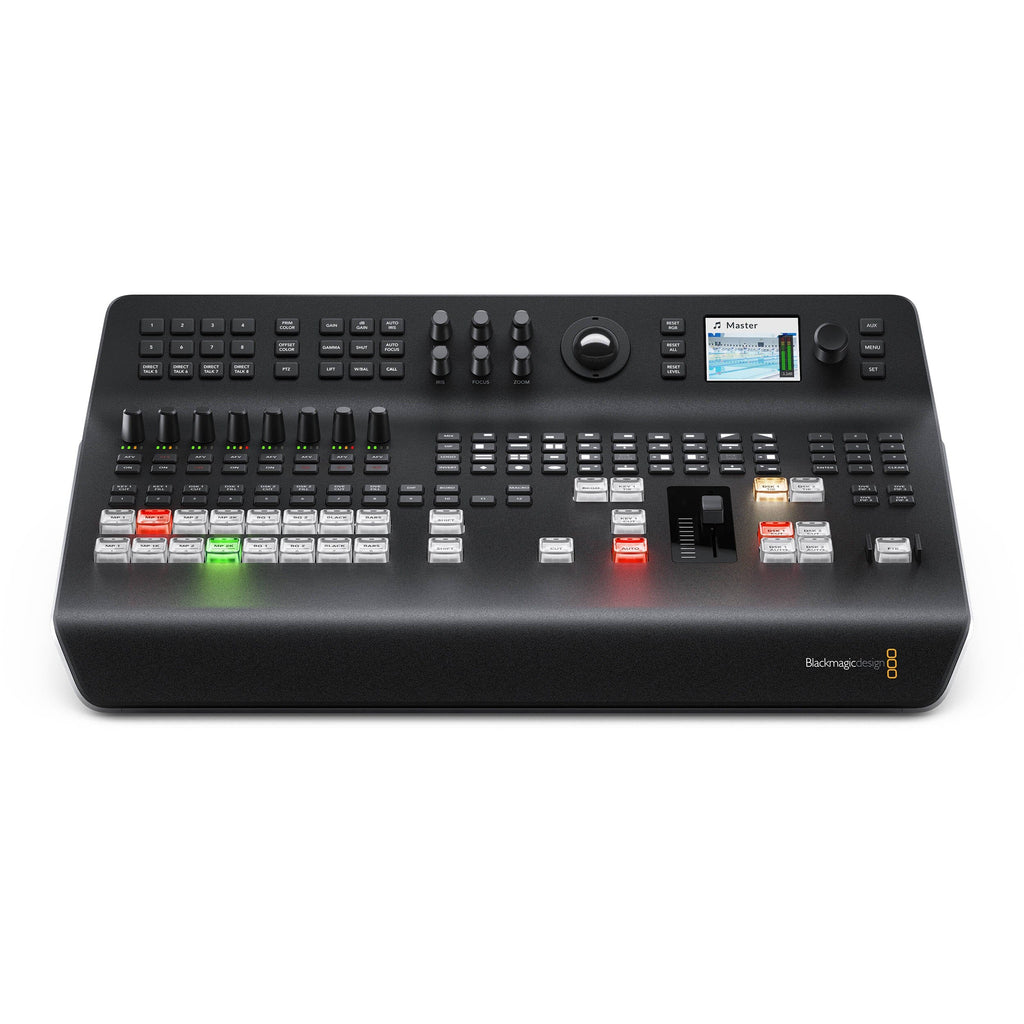

El panel frontal mantiene los controles esenciales al alcance de la mano, mientras que se puede acceder a controles y configuraciones más avanzados, como keyers ascendentes y descendentes, gráficos, medios y mezcla precisa para los 10 canales de audio disponibles a través de la interfaz USB o con un control ATEM. superficie.
Multiview se puede transmitir a través de SDI o HDMI para alinearse con la configuración de tu equipo, y una salida AUX te permite enviar video a una pantalla externa, lo cual es ideal para eventos en vivo con una configuración de proyección. Cuatro de las salidas SDI tienen audio talkback integrado para configuraciones de estudio. Las cámaras Blackmagic Design Studio también se pueden controlar desde el switcher para lograr una apariencia uniforme en todos los ámbitos.
Características:
- Switcher 12G-SDI de 8 canales
- Señal HD y UHD compatible con resolución 2160p60
- Mezclador de audio de 12 entradas y 2 canales
- Re-Sync en todas las entradas
- Salida multivista UHD 4K
- Convertidor de baja latencia
- Función de intercomunicación incorporada
- Control CCU para cámaras seleccionadas
- Incrustador de croma avanzado ATEM
- Potente procesador DVE, 2 grupos de clips
Incluye Gratis Panel de control del software ATEM
La aplicación ATEM Software Control desbloquea el poder oculto de ATEM Mini y permite el acceso a todas las funciones del switcher. ATEM Software Control presenta una interfaz de usuario de conmutador visual con paletas de parámetros para realizar ajustes rápidos. Aunque normalmente puede conectarse a través de USB, si se conecta mediante Ethernet, es posible que varios usuarios se conecten a ATEM Mini utilizando copias separadas de ATEM Software Control en diferentes computadoras. El software te permite acceder a una mezcla completa de audio con efectos, cargar fotogramas fijos e incluso realizar una programación macro avanzada. Incluso puedes guardar el estado del switcher como un archivo XML! Si necesitas reproducción de clips, incluso puedes controlar las grabadoras de disco HyperDeck a través de Ethernet.
Especificaciones:
Entradas
- 4 x BNC, 3G / HD / SD-SDI
- 4 x HDMI Tipo A
- 2 x Audio analógico XLR
- 1 x BNC, referencia
- 1 x entrada de micrófono de 1/4 "
Salidas
- 4 x BNC, 3G / HD / SD-SDI, programa talkback
- 1 x BNC, 3G / HD / SD-SDI, programa
- 1 x BNC, 3G / HD / SD-SDI, vista múltiple
- 1 x BNC, 3G / HD / SD- SDI, auxiliar
- 1 x HDMI Tipo A, multivista
- 1 x auriculares estéreo de 1/4 "
Otros
- 1 x D-Sub, RS-422
- 1 x RJ-45, Ethernet
- 1 x USB 2.0 Tipo B
Soporte de formato
SDI:
- 1080p 23.98 / 24/25 / 29.97 / 50 / 59.94
- 1080i 50 / 59.94
- 720p 50 / 59.94
- NTSC
- PAL
HDMI:
- 1080p 23.98 / 24/25 / 29.97 / 30/50 / 59.94
- 1080i 50 / 59.94 / 60
- 720p 50 / 59.94
- NTSC
- PAL
- Cumplimiento de SDI SMPTE 259M, SMPTE 292M, SMPTE 424M
- Muestreo de video 10 bits, 4: 2: 2
- Precisión de color 10 bits, 4: 2: 2
- Espacio de color 4: 2: 2 YUV
- Conversión de espacio de color Tiempo real basado en hardware
General
Keyers
- Upstream: 1
- Downstream: 2
- Croma: 1
- Lineal / Luma: 3
- Transición, Stinger: 0
- Transición, DVE: 1
- Capas: Hasta 5
Generadores
- Patrón: 2
- Color: 2
- Interfaz: Requiere una resolución de monitor de 1366 x 768 o superior
- Numero de ventanas 1 x 10
- Ventanas enrutables 8
- Cuenta Rojo para programa, verde para vista previa (salida tally compatible a través de conexión Ethernet a productos GPI y Tally Interface disponibles por separado)
- Retraso de procesamiento 6 líneas
- Soporte del sistema operativo Apple MacOS 10.10 o posterior
- Windows 8.1 o posterior (solo 64 bits)
- Fuente de alimentación 110-240 VCA (interno)
- Poder de dibujo 40 W
- Dimensiones 28 x 17,5 x 4,4 cm
- Peso 1,4 kg
